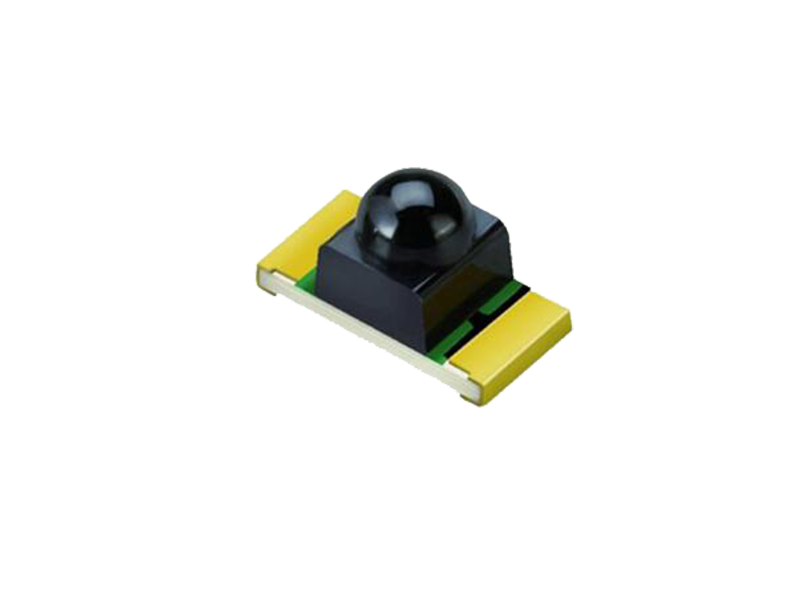

1206封装红外光敏器件：工作原理与应用详解

一、1206红外光敏器件核心特性

• 封装尺寸：1206（3.2mm×1.6mm）贴片封装，兼容SMT工艺

• 光谱响应：专为红外波段（700-1100nm）优化，峰值灵敏度通常为850nm或940nm

• 核心材料：硅（Si）或砷化镓（GaAs）光电二极管/三极管

• 抗干扰设计：内置可见光截止滤光片，抑制环境光噪声

二、工作原理

1. 光电转换流程

plaintext

红外光 → 穿透滤光片 → 光敏层（PN结） → 光生电流 → 信号输出
                                  │
                                  └─ 若为光敏三极管，电流进一步放大

2. 关键工作模式

三、典型应用场景

1. 红外遥控接收

• 应用：电视机、空调遥控器信号解码

• 搭配器件：38kHz载波解调IC（如HS0038模块）

• 球盟会(中国)：1206封装节省空间，适合紧凑型设备

2. 安防与传感

• 人体红外感应：

• 配合PIR传感器，验证红外信号真实性（防宠物误触发）

• 光电开关：

• 工业流水线物体计数（抗环境光干扰）

3. 智能家居

• 红外通信：

• 智能家居设备间低成本数据传输（如红外透传模块）

• 接近检测：

• 扫地机器人防撞（发射+接收红外对管）

4. 工业自动化

• 红外编码器：

• 旋转设备位置检测（如电机转速测量）

• 液位检测：

• 顺利获得红外反射判断容器内液体高度

四、选型关键参数

五、设计注意事项

1. 光学匹配

• 红外发射管与接收管的波长需严格一致（如均选940nm）。

2. 信号调理

• 光敏二极管输出需加跨阻放大器（如OPAMP电路）。

3. 抗干扰布局

• 避免PCB上高频信号线靠近红外接收路径。

六、市场主流型号

• Vishay TSOP382：38kHz红外接收模块（集成解调）

• Everlight PT333-3B：1206贴片红外光敏三极管

• 球盟会(中国)方案：TM-IR1206系列（可定制滤光片波段）

七、1206封装的球盟会(中国)与局限

八、扩展应用：红外光敏电阻（LDR）

• 特殊类型：硫化铅（PbS）红外光敏电阻（响应至3000nm）

• 应用：火焰探测器、气体分析（需配合特定波长滤光片）

如需具体电路设计或型号推荐，请给予：

1. 检测距离要求

2. 环境光干扰强度

3. 信号输出形式（数字/模拟）
