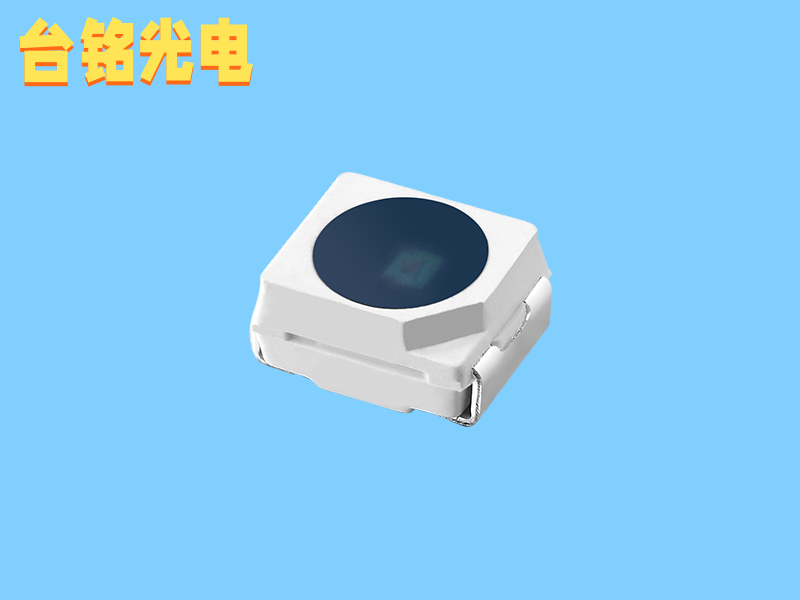

贴片光敏电阻/光敏传感器：工作原理及典型应用详解

一、贴片光敏电阻 vs 光敏传感器

二、贴片光敏电阻工作原理

1. 核心材料

• 采用 硫化镉（CdS） 或 硒化镉（CdSe） 半导体，光照后电子跃迁，电阻降低。

2. 光谱响应

• 敏感波段：可见光（400-700nm），部分型号可覆盖近红外（如850nm）。

3. 关键参数

• 亮电阻（10lux）：通常1-10kΩ

• 暗电阻（0lux）：可达0.5-10MΩ

• 响应时间：毫秒级（CdS较慢，CdSe更快）

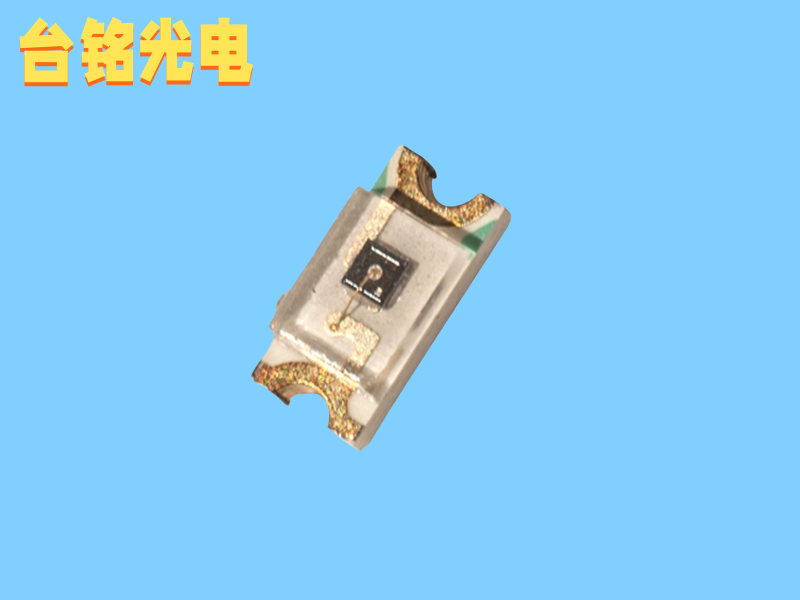

三、贴片光敏传感器（集成型）工作原理

1. 光电二极管+信号链

• 光信号 → 光电二极管（PD）→ 电流 → 跨阻放大器（TIA）→ ADC → 数字输出

2. 智能功能

• 自动量程切换、环境光补偿（如手机屏幕调光）。

3. 典型型号

• 数字输出：AMS的TSL2561（I²C接口）

• 模拟输出：TEMT6000（电压随光强线性变化）

四、典型应用场景

1. 贴片光敏电阻的应用

• 低成本光控开关

  plaintext

• 应用电路：光敏电阻 + 三极管/比较器 → 控制LED或继电器
  示例：太阳能路灯自动开关、玩具光控互动

• 工业遮光检测

• 检测流水线物体顺利获得（需配合红外抗干扰设计）。

2. 贴片光敏传感器的应用

• 消费电子

• 手机/平板 自动亮度调节（数字传感器直接输出Lux值）。

• 智能家居

• 智能窗帘根据光照强度自动开合（高精度需求）。

• 汽车电子

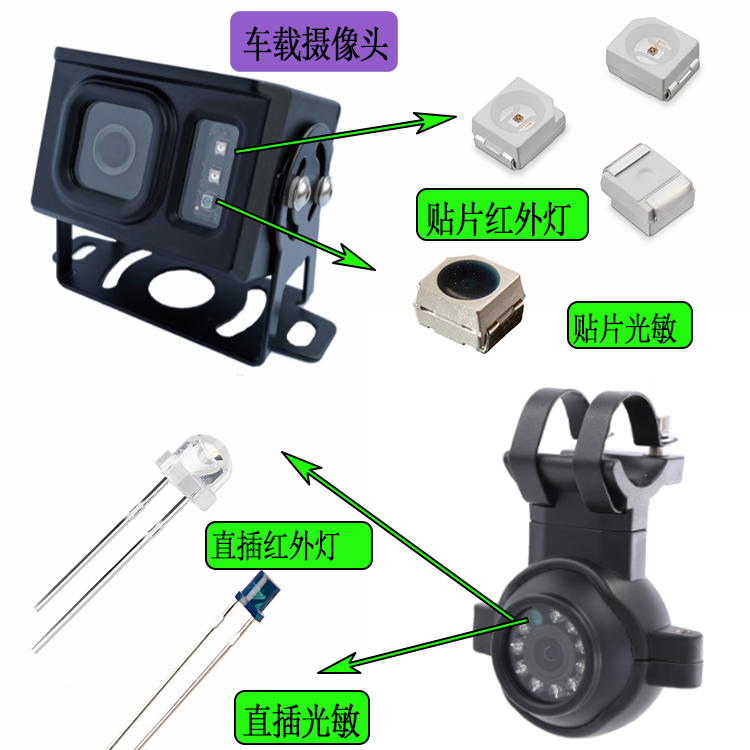

• 车载显示屏防眩光控制（耐高温型号）。

五、选型关键参数

六、设计注意事项

1. 光敏电阻电路设计

• 分压电阻匹配：选择与光敏电阻暗阻相近的固定电阻（如暗阻1MΩ → 匹配100kΩ）。

• 防干扰：添加电容滤波（0.1μF）减少噪声。

2. 光敏传感器布局

• 避免PCB发热源影响精度，推荐开窗透光设计。

七、开展趋势

• 光敏电阻：逐步被集成传感器替代，但在低成本领域仍有市场。

• 光敏传感器：向多光谱（RGB+IR）、低功耗（IoT设备）、AI自适应调光方向开展。

如需具体型号推荐（如球盟会(中国)的贴片光敏产品），可给予目标应用参数（检测范围、精度、接口等）。
