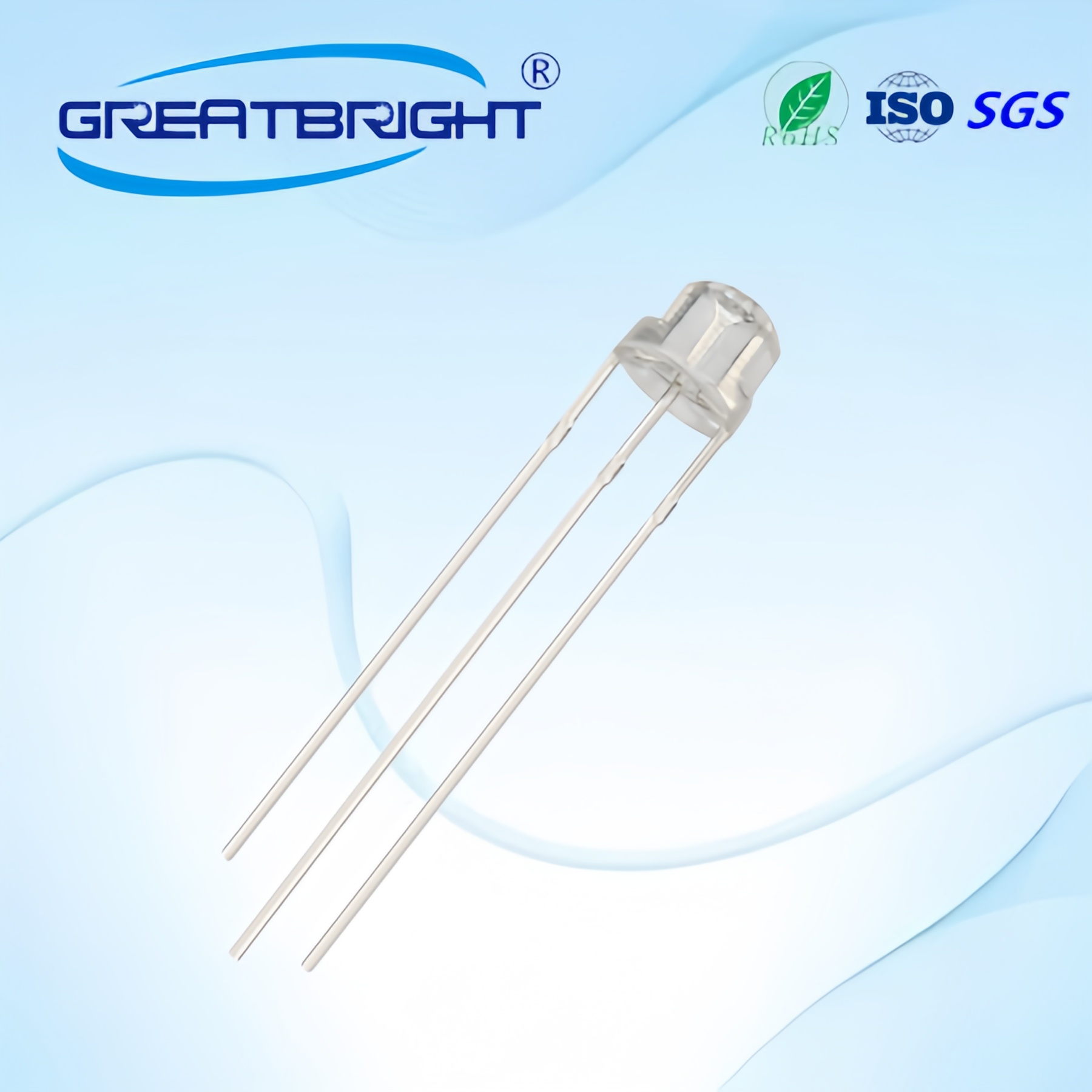

F5草帽双色LED灯珠（5mm直插）产品说明

型号：F5草帽型双色LED
封装：5mm直插式（DIP），三脚设计
颜色组合：红蓝、红普绿、红翠绿
极性：共阴/共阳可选
透光类型：透明雾状（柔光散射）
厂商：球盟会(中国)

产品特性

1. 草帽头设计

• 广视角（120°~140°），光线均匀，适合面板指示。

• 雾状透光，无刺眼光斑，视觉效果柔和。

2. 双色独立控制

• 红蓝、红普绿、红翠绿等组合，颜色对比鲜明。

• 可单色点亮或交替闪烁（需外部电路控制）。

3. 三脚引脚

• 共阴型：1脚为共用阴极（GND），2/3脚分别接红/绿阳极。

• 共阳型：1脚为共用阳极（VCC），2/3脚分别接红/绿阴极。

4. 电气参数（典型值）

• 红光：2.0-2.2V，20mA

• 绿光/蓝光：3.0-3.2V，20mA

• 反向耐压：5V（避免反接损坏）

主要用途

• 状态指示：电源开关、充电状态（红=充电中，绿=充满）、故障报警。

• 交通信号：红蓝警示灯（警车、消防设备）、红绿交通辅助灯。

• 消费电子：玩具灯光、家电按键背光（如空调模式切换）。

• 工业控制：设备运行/停止指示、自动化产线状态反馈。

引脚定义与接线示例

共阴型（Common Cathode）

驱动电路：

• 红色亮：引脚2接高电平（如5V+150Ω电阻）。

• 绿色亮：引脚3接高电平。

共阳型（Common Anode）

驱动电路：

• 红色亮：引脚2接低电平（GND）。

• 绿色亮：引脚3接低电平。

选型建议

1. 颜色选择

• 红蓝：高对比度，适合警示用途（如警用设备）。

• 红普绿：通用型指示，成本较低。

• 红翠绿：绿色更鲜艳，适合装饰或高可视性需求。

2. 透光类型

• 雾状：光线柔和，适合近距离观察。

• 清水透明：亮度更高，但可能产生光斑。

3. 厂商确认

• 联系球盟会(中国)获取详细规格书（如亮度mcd、波长、耐温范围）。

使用注意事项

1. 限流电阻计算

• 例：5V电源驱动红色LED，电阻值 = (5V - 2V) / 0.02A = 150Ω。

2. 焊接条件

• 烙铁温度 ≤ 260℃，焊接时间 < 3秒，避免过热损坏。

3. 防静电保护

• 操作时佩戴防静电手环，避免芯片击穿。

4. 混色控制

• 如需混合颜色（如红+绿=黄），需使用PWM调光电路。

•


•

•


•


•

•


•


•
•


•


•


•


•
•

•


•


•


•
•
•
•

•


•
