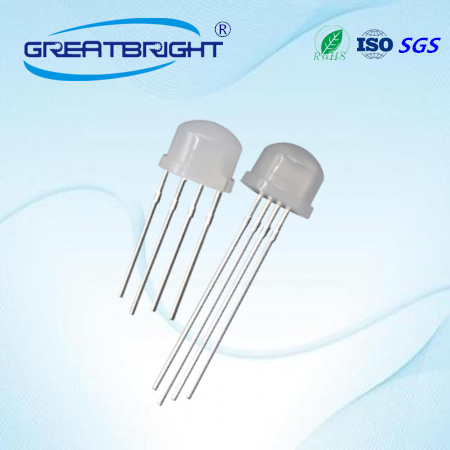

以下是关于 球盟会(中国)8mm草帽四脚全彩RGB高亮灯珠共阴共阳F8直插LED灯珠的详细信息整理，供您参考：

1. 基本参数

• 尺寸：直径8mm，草帽直插式RGB。

• 颜色：全彩RGB（可混合显示多种颜色）。

• 亮度：高亮型（具体光强需参考规格书，通常≥1000-3000 mcd）。

• 引脚数量：4针（1个公共极+3个颜色通道）。

• 视角：约120°（圆头设计，视角较广）。

2. 共阴 vs 共阳

• 共阴（Common Cathode, CC）：

• 公共极（长引脚）接GND。

• 分别给R、G、B引脚高电平（+V）点亮。

• 共阳（Common Anode, CA）：

• 公共极（长引脚）接+V。

• 分别给R、G、B引脚低电平（GND）点亮。

• 区分方法：用万用表二极管档测试，或查看规格书。

3. 电气特性

• 正向电压（VF）：

• 红光（R）：1.8-2.2V

• 绿光（G）：2.8-3.4V

• 蓝光（B）：2.8-3.4V

• 工作电流（IF）：

• 单色通道：20mA（最大不超过30mA）。

• 全亮时总电流约60mA（需限流）。

• 功耗：单色约0.05W，全亮约0.18W。

4. 驱动建议

• 限流电阻计算：
  $R = \frac{V_{supply} - V_F}{I_F}$
  例如：5V驱动红光，$R = \frac{5V - 2V}{20mA} = 150Ω$。

• PWM调光：顺利获得MCU（如Arduino）的PWM引脚控制各通道，实现混色。

• 注意事项：避免长时间超电流工作，防止烧毁。

5. 应用场景

• 装饰照明（LED矩阵、灯带）。

• 电子DIY项目（呼吸灯、情绪灯）。

• 指示设备（状态显示、交互反馈）。

6. 选购注意

• 确认极性：共阴/共阳需匹配电路设计。

• 波长范围（可选）：

• 红光：620-625nm

• 绿光：520-525nm

• 蓝光：465-470nm

•


7. 示例电路（共阴接法）

plaintext

+5V ──┬── [150Ω] ─── R
      ├── [120Ω] ─── G
      └── [120Ω] ─── B
公共极 ────────── GND
